تفاصيل المنتج
مكان المنشأ: الصين
إصدار الشهادات: CE ISO CCC IEC
رقم الموديل: إتش زد 10
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: negotiable
تفاصيل التغليف: 10×10×10 سم
وقت التسليم: 5 أسابيع
شروط الدفع: L/C، D/A، D/P، T/T
القدرة على العرض: 20000 قطعة / قطعة في الشهر
اسم المنتج: |
التبديل مزيج |
المعيار: |
GB/T14048.3، IEC 60947-3 |
فئات الاستخدام: |
طائرات ايه سي-22 ايه، دي سي-21 ايه، ايه سي-3 |
تردد مصنف: |
50/60 هرتز |
تصنيف جهد العمل Ue (V): |
تيار متردد 380 فولت/تيار مستمر 220 فولت |
التيار الحراري المتفق عليه Ith (A): |
10 أمبير 25 أمبير 60 أمبير 100 أمبير |
جهد العزل المقدر (فولت): |
500 فولت |
درجة الحرارة المحيطة: |
-5 درجة مئوية ~ +40 درجة مئوية |
اسم المنتج: |
التبديل مزيج |
المعيار: |
GB/T14048.3، IEC 60947-3 |
فئات الاستخدام: |
طائرات ايه سي-22 ايه، دي سي-21 ايه، ايه سي-3 |
تردد مصنف: |
50/60 هرتز |
تصنيف جهد العمل Ue (V): |
تيار متردد 380 فولت/تيار مستمر 220 فولت |
التيار الحراري المتفق عليه Ith (A): |
10 أمبير 25 أمبير 60 أمبير 100 أمبير |
جهد العزل المقدر (فولت): |
500 فولت |
درجة الحرارة المحيطة: |
-5 درجة مئوية ~ +40 درجة مئوية |

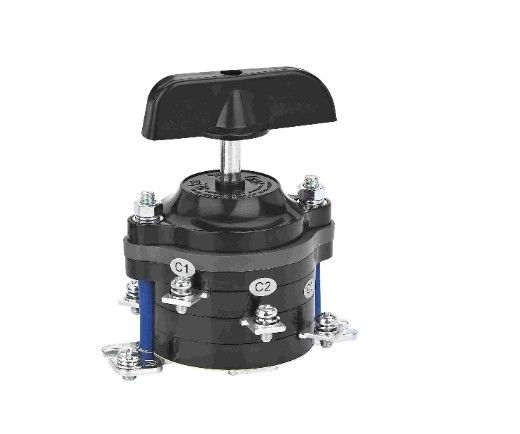

سلسلة HZ10 10A 25A 60A 100A مفاتيح الجمع AC380V / DC220V مفاتيح إمدادات الطاقة
وصف المنتج:
مفتاح المزيج من سلسلة HZ10 مناسب بشكل أساسي للدوائر ذات تردد التيار المتناوب 50 هرتز أو 60 هرتز ، وجهد يصل إلى 380 فولت AC ، وجهد التيار المستمر يصل إلى 220 فولت DC.وهي مصممة للعمل اليدوي في فترات زمنية نادرة لربط أو فصل الدوائر، التبديل بين مصادر الطاقة أو الأحمال ، ومقاييس الدوائر. يمكن استخدامه أيضًا للتحكم في محركات السعة الصغيرة.
تلبية المعايير: GB/T14048.3، IEC 60947-3.
المنتج المواصفات:
| النموذج | التيار الحراري المتفق عليه Ith (A) | الجهد العازل المسموح به Ui ((V) | AC-22A | DC-21A | AC-3 | |||
| أوف ((V) | الـ ((أ)) | أوف ((V) | الـ ((أ)) | أوف ((V) | الـ ((أ)) | |||
| HZ10-10 | 10 | 500 | 380 | 10 | 220 | 10 | 380 | 3 |
| HZ10-25 | 25 | 25 | 25 | 380 | 6.3 | |||
| HZ10-60 | 60 | 60 | 60 | - | - | |||
| HZ10-100 | 100 | 100 | 100 | - | - | |||
التصنيف:
● حسب التطبيق: مفتاح إمدادات الطاقة الواحد؛ إمدادات الطاقة المزدوجة أو مفتاح نقل الدوائر المزدوجة (رمز P)
مفتاح نقل ثلاثية الدوائر (الرمز S) ؛ مفتاح نقل أربع دوائر (الرمز G) ؛
● حسب نوع التثبيت: نوع الأسلاك في اللوحة الأمامية؛ نوع الأسلاك في اللوحة الخلفية.
●بعدد القطب: قطب واحد، قطب مزدوج، ثلاثة قطب، أربعة قطب.
● حسب عدد الأقسام: قسم واحد، قسمين، قسمين، قسمين، قسمين، قسمين.
ملاحظة: لا يمكن تصنيع مفاتيح نقل ثلاثية الدوائر وأربع دوائر إلا مع ثلاثة قطب أو أقل.
ظروف التشغيل والملاءمة البيئية:
●درجة الحرارة المحيطة هي -5°C~+40°C، متوسط درجة الحرارة خلال 24 ساعة لا يمكن أن يتجاوز +35°C.
●الارتفاع: ≤2000m.
● حالة الغلاف الجوي:
1الرطوبة: الرطوبة النسبية في الغلاف الجوي لا يمكن أن تتجاوز 50% عند أعلى درجة حرارة هي +40 درجة مئوية؛ الرطوبة النسبية أعلى بكثير مسموح بها في حالة انخفاض درجة الحرارة،مثلاً، عندما تصل درجة الحرارة إلى +20 درجة مئوية ، تكون الرطوبة النسبية تصل إلى 90٪ ، مع مراعاة التكثيف الذي قد يحدث على سطح المنتج بسبب تغيرات درجة الحرارة.
2درجة التلوث: 3.
● حالة التثبيت:
1يجب تثبيت مفتاح التركيب من سلسلة HZ10 في بيئة خالية من الاهتزازات والاصطدامات والاهتزازات الكبيرة ، ودون التعرض للمطر أو الثلج.
2يجب تثبيتها في بيئة خالية من خطر الانفجار أو المواد التي يمكن أن تتآكل المعادن وتتلف العزل (بما في ذلك الغبار الموصل).
3فئة التثبيت: III.
