تفاصيل المنتج
مكان المنشأ: الصين
إصدار الشهادات: CE ISO CCC IEC
رقم الموديل: سي جيه اكس 2-50
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: negotiable
تفاصيل التغليف: 20x5x5 سم
وقت التسليم: 5 أسابيع
شروط الدفع: L/C، D/A، D/P، T/T
القدرة على العرض: 50000 وحدة / وحدات شهريا
اسم المنتج: |
قواطع التيار المتردد |
المعيار: |
GB / T14048.4، اللجنة الكهروتقنية الدولية / EN 60947-4-1 |
البولو: |
3p 4p |
التيار المسموح به: |
50A |
تصنيف الجهد العزل: |
690 فولت |
الحياة الميكانيكية (مليون مرة): |
800 |
تصنيف الدائرة الرئيسية الحالية: |
9-95 أ |
تردد الملف: |
50/60 هرتز |
اسم المنتج: |
قواطع التيار المتردد |
المعيار: |
GB / T14048.4، اللجنة الكهروتقنية الدولية / EN 60947-4-1 |
البولو: |
3p 4p |
التيار المسموح به: |
50A |
تصنيف الجهد العزل: |
690 فولت |
الحياة الميكانيكية (مليون مرة): |
800 |
تصنيف الدائرة الرئيسية الحالية: |
9-95 أ |
تردد الملف: |
50/60 هرتز |

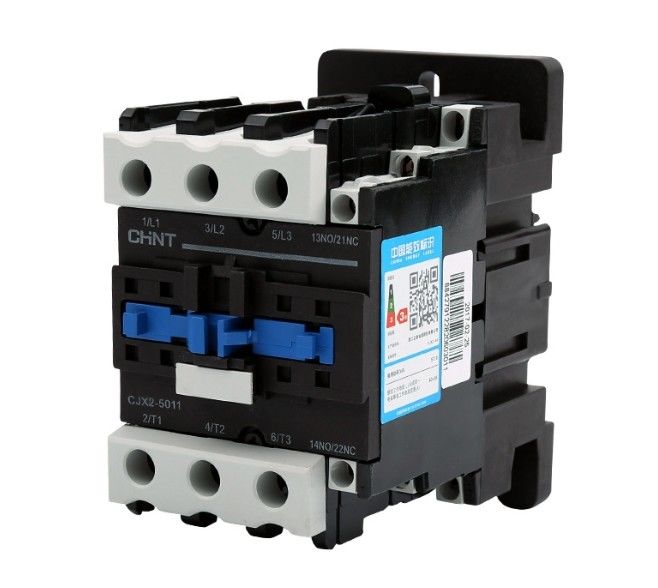

سي جي إكس 2-50 الاتصال التيار المتردد 3 قطب 4 قطب 50A الاتصال الكهربائي المغناطيسي
وصف المنتج:
هذه السلسلة الاتصالات التيار المتردد (يشار إليها فيما يلي باسم الاتصالات) ، أساسا للتيار المتردد 50 هرتز (أو 60 هرتز) ، وتشغيل الجهد القياسي إلى 690 فولت، في الدوائر مع التيار القياسي العمل إلى 95A تحت التيار المتردد 3،فئة الاستخدام 400 (380) V، يستخدم لتشغيل وتطفيل الدوائر على مسافات طويلة وللتشغيل والتحكم في محركات التيار المتردد بشكل متكرر ،ويمكن أن تشكل مشغلا كهرومغناطيسيا مع مرسل حرارية مناسبة لحماية الإفراط في التشغيل الممكنةتلبي المعايير: GB / T14048.4، IEC / EN 60947-4-1.
ميزة المنتج:
● يمكن استخدام كتلة البناء لتثبيت مجموعة الاتصال المساعدة ، ورأس تأخير الهواء ، والمرور الحراري وغيرها من الملحقات ، ويتم دمجها في مجموعة متنوعة من المنتجات المشتقة.
●الجهاز المتواصل له خصائص الحجم الصغير، والوزن الخفيف، واستهلاك الطاقة الصغير، والعمر العالي، والسلامة، والموثوقية وهلم جرا.
● يتكون جسم الجهاز من زوج من الاتصالات المساعدة المفتوحة عادة أو المغلقة 32A وأقل ، وزوج من الاتصالات المساعدة المفتوحة عادة والمغلقة 40A وأعلى.يمكن تثبيت مجموعات الاتصال المساعدة F4 (مجموعتين أو أربع مجموعات) أو رأس تأخير الهواء في الأعلى، ويمكن تركيب NCF 1-11C واحد على جانبي.
●بالإضافة إلى تركيب المسمار، يمكن تركيب الجهاز المتاصل مع 35mm (CJX 2-09 ~ 95) و 75mm (CJX 2-40 ~ 95) قواعد بطاقات قياسية.يوصى باستخدام ريل 35 ملم قياسي بطول 15 ملم عندما يتم تثبيت ريل بطاقة 35 ملم على المستويات المغلقة العليا والسفلية.
المنتج المواصفات:
| رقم الطراز | CJX2-09 | CJX2-12 | CJX2-18 | CJX2-25 | CJX2-32 | CJX2-40 | CJX2-50 | CJX2-65 | CJX2-80 | CJX2-95 | ||||||||||||
| تصنيف الإطار | 9~12 | 18 | 25 | 32 | 40~65 | 80~95 | ||||||||||||||||
| التيار العامل المسموح به (A) | 380/400 فولت | AC-3 | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 | ||||||||||
| AC-4 | 3.5 | 5 | 7.7 | 8.5 | 12 | 18.5 | 24 | 28 | 37 | 44 | ||||||||||||
| 660/690 فولت | AC-3 | 6.6 | 8.9 | 12 | 18 | 21 | 34 | 39 | 42 | 49 | 49 | |||||||||||
| AC-4 | 1.5 | 2 | 3.8 | 4.4 | 7.5 | 9 | 12 | 14 | 17.3 | 21.3 | ||||||||||||
| التيار الحراري الهوائي المتفق عليه ((A)) | 20 | 20 | 32 | 40 | 50 | 60 | 80 | 80 | 95 | 95 | ||||||||||||
| الجهد العازل المسموح به ((V) | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | ||||||||||||
| محرك إدخال ثلاثي المراحل القائم على التحكم في قفص السنجاب طاقة المحرك ((AC-3) كيلوواط | 220/230 فولت | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 25 | |||||||||||
| 380/400 فولت | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | ||||||||||||
| 660/690 فولت | 5.5 | 7.5 | 10 | 15 | 18.5 | 30 | 37 | 37 | 45 | 45 | ||||||||||||
| العمر الكهربائي (مليون مرة) | AC-3 | 100 | 100 | 100 | 100 | 80 | 80 | 60 | 60 | 60 | 60 | |||||||||||
| AC-4 | 20 | 20 | 20 | 20 | 20 | 15 | 15 | 15 | 10 | 10 | ||||||||||||
| الحياة الميكانيكية (مليون مرة) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 | 800 | 600 | 600 | ||||||||||||
| نوع الفتيل المتطابق | gG20 | gG20 | gG32 | gG40 | gG50 | gG63 | gG80 | gG80 | gG100 | gG125 | ||||||||||||
| السلك المرن المجهز بالبرد السلك الصلب المجهز بالأسلاك الصلبة | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | ||
| ملم2 | نصف.5 | نصف.5 | نصف.5 | نصف.5 | 1.5/4 | 1.5/4 | 1.5/4 | 1.5/4 | 2.5/6 | 2.5/6 | 6/25 | 4/10 | 6/25 | 4/10 | 6/25 | 4/10 | 10/35 | 6/16 | 10/35 | 6/16 | ||
| 1/4 | نصف.5 | 1/4 | نصف.5 | 1.5/6 | 1.5/4 | 1.5/10 | 1.5/6 | 2.5/10 | 2.5/6 | 6/25 | 4/10 | 6/25 | 4/10 | 6/25 | 4/10 | 10/35 | 6/16 | 10/35 | 6/16 | |||
| 1/4 | 1/4 | 1/4 | 1/4 | 1.5/6 | 1.5/6 | 1.5/6 | 1.5/6 | 2.5/10 | 2.5/10 | 6/25 | 4/10 | 6/25 | 4/10 | 6/25 | 4/10 | 10/35 | 6/16 | 10/35 | 6/16 | |||
| طاقة لفائف التحول 50 هرتز | التقاط ((VA) | 70 | 70 | 70 | 110 | 110 | 300 | 300 | 300 | 300 | 300 | |||||||||||
| الاحتفاظ ((VA) | 9 | 9 | 9.5 | 14 | 14 | 57 | 57 | 57 | 57 | 57 | ||||||||||||
| الطاقة ((W) | 1.8-27 | 1.8-27 | 3~4 | 3~4 | 3~4 | 6~10 | 6~10 | 6~10 | 6~10 | 6~10 | ||||||||||||
| نطاق العمل | تشغيل التيار الكهربائي: 85%~110% وحدة;فولتاج انقطاع: 20% وحدة~75% | |||||||||||||||||||||
| المعايير الأساسية للاتصال المساعد | AC-15: ل:0.95A؛ Ue:380/400V DC-13: le:0.15A؛ Ue:220/250V؛ Ith:10A | |||||||||||||||||||||
ظروف التشغيل والملاءمة البيئية:
● درجة حرارة الهواء المحيطة هي 5 درجة مئوية ~ + 40 درجة مئوية ، والقيمة المتوسطة لا تتجاوز + 35 درجة مئوية خلال 24 ساعة.
●الارتفاع: لا يزيد عن 2000 متر.
●ظروف الغلاف الجوي: عند الحد الأقصى لدرجة الحرارة +40 درجة مئوية، لا تتجاوز الرطوبة النسبية للهواء 50٪؛ يمكن السماح برطوبة نسبية عالية في درجات الحرارة المنخفضة،مثل ما يصل إلى 90% عند + 20°Cيجب اتخاذ تدابير خاصة للتكثيف المنتج أحيانا بسبب تغيرات درجة الحرارة.
● درجة التلوث: درجة 3.
● فئة التثبيت: الفئة الثالثة.
● ظروف التثبيت: ميل سطح التثبيت والسطح الرأسي لا يزيد عن ± 5 درجة.
●الاهتزاز عند الاصطدام: يجب تثبيت المنتج واستخدامه في أماكن خالية من الاهتزازات والصدمات والاهتزازات الكبيرة.
