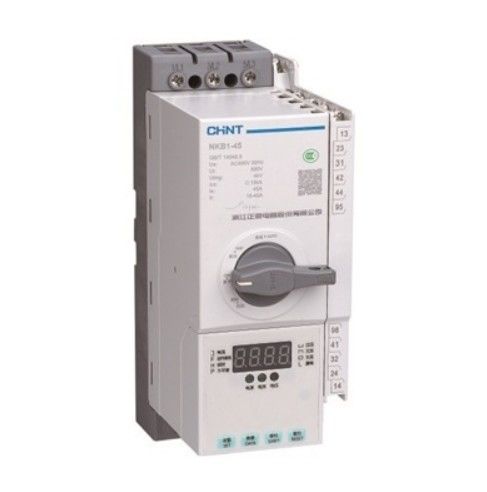

NKB1-125 جهاز التحكم والحماية CPS جهاز التبديل 3أقطاب الحماية من الدائرة القصيرة

وصف المنتج:

جهاز التحكم والحماية في التبديل (CPS) من سلسلة NKB1 يستخدم بشكل أساسي في دوائر التيار المتردد عند 50 هرتز (أو 60 هرتز) ، مع فولتاج عمل اسمي يصل إلى 690 فولت ،ذو تيار تشغيل مقياسي يتراوح بين 1 A و 125 Aجهاز تحكم لتحديد التيار من 0.4A إلى 125A، ومجموعة من طاقة المحرك التي يتم التحكم بها من 0.12 كيلوواط إلى 55 كيلوواط.وكسر التيار في ظل الظروف العادية (بما في ذلك في ظل ظروف الإفراط المحددة) ويمكن أيضا توصيل، تحمل لفترة معينة، وكسر التيار في ظل ظروف غير طبيعية محددة (مثل الدائرة القصيرة).

أجهزة التبديل من سلسلة NKB1 مناسبة لمختلف الحالات ، وتوزيع النظام وأنظمة حماية المحركات والتحكم ، والبنية التحتية ، والمباني ، والاتصالات السلكية واللاسلكية ، وغيرها من التطبيقات.

تلبية المعايير: IEC 60947-6-2 و GB/T 14048.9.

المنتج المواصفات:

ميزة المنتج:

● تتبنى سلسلة NKB1 CPS الهيكل المكون من وحدات متكاملة ، وتدمج الوظائف الرئيسية لقطع الدوائر ، ومدخل التواصل ، ومركز الإرسال المفرط ، وبدء التشغيل ، وقطع الاتصال ، وهلم جرا.

● مع حجم صغير وموثوقية عالية، وهو يتكون من مزايا القدرة الكبيرة لقطع التيار القصير والمسافة القصيرة للتوهج. يمكن أن توفر حماية تأخر الوقت العكسي،الحماية من تأخير الزمن القصير، حماية الفورية لقطع قصير، وحماية سريعة لقطع قصير. بمجرد اختيار وظيفة وفقا لمتطلبات، فإنه يمكن أن توفر حماية لبدء مختلف المحرك،دوائر التحكم ودوائر التوزيع ذات أداء دقيق وقابل للتعديل.

● منتج سلسلة NKB1 يتكون من الحجرة، آلية نقل الكهرومغناطيسية، آلية التشغيل، مجموعات الاتصالات الدائرة الرئيسية، الإفراج الذكي والاتصالات المساعدة،ويمكن التحكم في صنع و كسر الدائرة محليا أو عن بعد.

● يحتوي جهاز CPS على مجموعة متنوعة من وظائف حماية الدوائر: تأخير البدء، فشل المرحلة، عدم التوازن في ثلاث مراحل، تحت التيار، فوق الجهد، تحت الجهد، الخ.

● هناك أنواع مختلفة من أجهزة الكهرباء المحمولة للاختيار: النوع الأساسي، ونوع مكافحة الحرائق، ونوع التسرب، ونوع الاتصال.

● يحتوي نظام الاسترداد المباشر على وظيفة استعادة واحدة و وظيفة ضبط ذاتية، لتلبية الاحتياجات المختلفة للمستخدمين.

● يحتوي نظام التحكم على حالتين للتحكم: التحكم الآلي عن بعد والتحكم اليدوي المحلي. لديه مؤشر لوحة وظيفة إنذار إشارة ميكانيكية وكهربائية.

ظروف التشغيل والملاءمة البيئية:

●درجة الحرارة المحيطة: -5°C~+40°C، متوسط درجة الحرارة اليومية ≤ +35°C. يمكن أن تعمل بشكل موثوق عند -25°C~+70°C لفترة قصيرة.

●الارتفاع: ≤2000 متر، وتراجع بنسبة 10% كل 1000 متر عند ارتفاع أعلى من 2000 متر.

الرطوبة: عندما تكون درجة حرارة الهواء المحيطية +40 درجة، فإن الرطوبة النسبية ≤ 50%؛ يسمح بارتفاع الرطوبة النسبية في درجات الحرارة المنخفضة. عندما تكون متوسط الحد الأدنى لدرجة الحرارة الشهرية +25 درجة مئوية،الحد الأقصى للرطوبة النسبية في الشهر 90%، ويجب أن تؤخذ في الاعتبار التكثيف على سطح المنتج بسبب تغيرات درجة الحرارة.

● متوسط الحد الأقصى للرطوبة النسبية في الشهر هو 90٪ عندما تكون الحد الأدنى لدرجة الحرارة الشهرية + 25 درجة مئوية.ويتم مراعاة التكثيف الذي يحدث على سطح المنتج بسبب اختلاف درجة الحرارة.

●درجة التلوث: 3.

● فئة التثبيت: III.

● متطلبات موقع التثبيت يجب ألا يتجاوز المجال المغناطيسي الخارجي لموقع التثبيت 5 أضعاف المغناطيسية الأرضية في أي اتجاه. لا يوجد غاز متفجر، لا يوجد غازات آكلة.لا يوجد مطر أو ثلوج؛ جافة ومتنفسة.
