تفاصيل المنتج
مكان المنشأ: الصين
إصدار الشهادات: CE ISO CCC IEC
رقم الموديل: سي جيه 19-170
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: negotiable
وقت التسليم: 5 أسابيع
شروط الدفع: L/C، D/A، D/P، T/T
القدرة على العرض: 10000 وحدة / وحدات شهريا
اسم المنتج: |
قواطع التيار المتردد |
المعيار: |
GB / T14048.4، اللجنة الكهروتقنية الدولية / EN 60947-4-1 |
القدرة على قمع التيار الزائد: |
20le |
جهد تحمل النبضة المقدر (Uimp): |
6 كيلو فولت |
الجهد العازل الاسمي Ui: |
690 فولت |
تيار محدود (AC-6b): |
130 أ |
تصنيف الحماية: |
IP10 |
درجة التلوث: |
3 |
اسم المنتج: |
قواطع التيار المتردد |
المعيار: |
GB / T14048.4، اللجنة الكهروتقنية الدولية / EN 60947-4-1 |
القدرة على قمع التيار الزائد: |
20le |
جهد تحمل النبضة المقدر (Uimp): |
6 كيلو فولت |
الجهد العازل الاسمي Ui: |
690 فولت |
تيار محدود (AC-6b): |
130 أ |
تصنيف الحماية: |
IP10 |
درجة التلوث: |
3 |

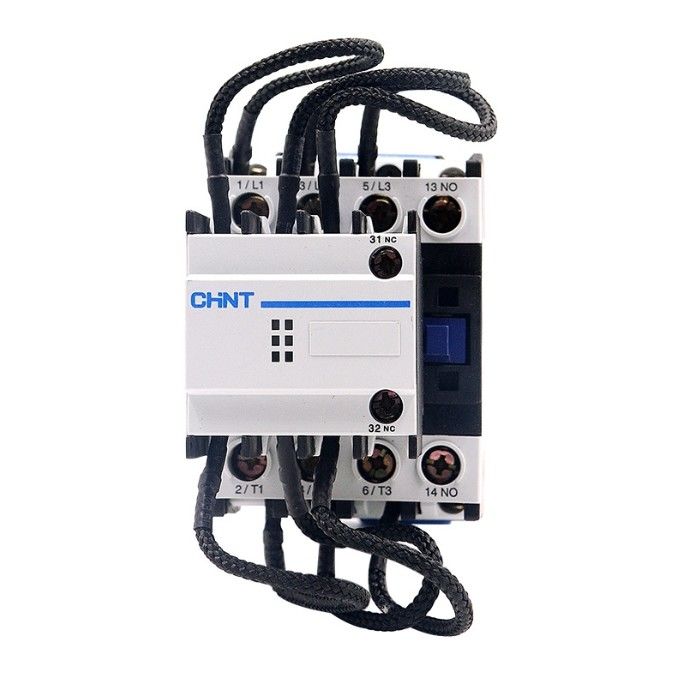

CJ19-170 الاتصال التيار المتردد 130A ثلاثة مراحل الاتصال الكهربائي IP10 الاتصال المغناطيسي
وصف المنتج:
يتم استخدام رابط مكثف التبديل من سلسلة CJ19 بشكل رئيسي في دوائر التيار المتردد عند 50 هرتز (أو 60 هرتز) ، بجهد تشغيل اسمي يصل إلى 690 فولت.يستخدم في معدات تعويض الطاقة التفاعلية منخفضة الجهد لوضع أو إزالة مكثفات الشنت منخفضة الجهد. يتم تجهيز الجهاز مع جهاز قمع التيار الكهربائي ، والذي يقلل بفعالية من تأثير التيار الكهربائي على المكثفات أثناء الإغلاق ويقمع الإفراط في الجهد أثناء الافتتاح.تلبي المعايير: GB / T14048.4، IEC / EN 60947-4-1.
ميزة المنتج:
سلسلة CJ19 الاتصال مكثف التبديل لديه هيكل التأثير المباشر، كسر مزدوج. يتم ترتيب نظام الاتصال في طبقتين،مع طبقة أعلى تتكون من جهاز قمع التيار المتزايد يتكون من ثلاثة أزواج من جهات الاتصال الحد من التيار ومقاومات الحد من التيارعندما يغلق الجهاز، فإنه يتصل أولا، بعد بضعة ميلي ثانية، الاتصالات العمل تتصل. المغناطيس الدائم في الاتصالات الحد من التيار الإفراج تحت قوة الربيع،فصل المقاومات المحددة للتيار والسماح للمكثفات بالعمل بشكل طبيعي.
•تحتوي جهات الاتصال CJ19-25 إلى CJ19-43 على زوجين من جهات الاتصال المساعدة.
•تحتوي الاتصالات CJ19-63 إلى CJ19-95 على ثلاثة أزواج من الاتصالات المساعدة.
•تحتوي جهات الاتصال CJ19-115 إلى CJ19-170 على زوج واحد من جهات الاتصال المساعدة المدمجة.
تغطي محطات الأسلاك أغطية عازلة للسلامة والموثوقية. يتم وضع علامة على محطات اتصال الملفات مع بيانات الجهد لمنع الاتصالات غير الصحيحة.
• يمكن تركيب جهات الاتصال CJ19-25 إلى CJ19-43 بمسمار أو تركيبها على قاطع DIN قياسي بطول 35 مم باستخدام دعامة قابلة للإنزلاق.
• يمكن تركيب جهات الاتصال CJ19-63 إلى CJ19-95 على قاطرة DIN قياسية 35 ملم أو 75 ملم.
• يمكن تركيب جهات الاتصال CJ19-115 إلى CJ19-170 بمسامير أو تركيبها على خطين DIN قياسيين بطول 35 مم.
المنتج المواصفات:
| اسم المعيار | CJ19-25 | CJ19-32 | CJ19-43 | CJ19-63 | CJ19-95 | CJ19-115 | CJ19-150 | CJ19-170 | |
| التيار المحدود (AC-6b) ((A) | 17 | 23 | 29 | 43 | 72.2 | 87 | 115 | 130 | |
| سعة المكثف القابلة للسيطرة ((kvar) | 220/230 فولت | 6.7 | 10 | 15 | 20 | 35 | 40 | 46 | 52 |
| 380/400 فولت | 12.5 | 20 | 25 | 33.3 | 50 | 60 | 80 | 90 | |
| 660/690 فولت | 18 | 26 | 36 | 48 | 92 | 100 | 120 | 130 | |
| الجهد العازل المسموح به Ui ((V) | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | |
| القدرة على قمع التيار الكهربائي | 20le | ||||||||
| ظروف التشغيل | التقاط: ((85%~110%) الولايات المتحدة؛التسرب: ((20%~75%) | ||||||||
| طاقة الملف (VA) التقاط/الاحتفاظ | 70/95 | 110/14 | 110/14 | 300/57 | 300/57 | 660/912 | 660/912 | 660/912 | |
| قدرة التحكم في الاتصالات المساعدة | (أي سي-15)0.95A 380V/400V DC-13:le:0.15A 220V/250V Ith:10A | ||||||||
| الوزن ((كجم) | 0.44 | 0.63 | 0.64 | 1.4 | 1.5 | 3.45 | 3.45 | 3.45 | |
| النبض المسموح به مقاومة الجهد ((Uimp) | 6كيلو فولت | ||||||||
| تصنيف الحماية | IP10 | ||||||||
ظروف التشغيل والملاءمة البيئية:
● درجة حرارة الهواء المحيط هي -5°C ~ + 40°C، والقيمة المتوسطة لا تتجاوز + 35°C خلال 24 ساعة.
●الارتفاع: لا يزيد عن 2000 متر.
●ظروف الغلاف الجوي: عند الحد الأقصى لدرجة الحرارة + 40 درجة مئوية، لا تتجاوز الرطوبة النسبية للهواء 50٪؛ يمكن السماح برطوبة نسبية عالية عند درجات الحرارة المنخفضة،مثل ما يصل إلى 90% عند + 20°Cيجب اتخاذ تدابير خاصة للتكثيف المنتج أحيانا بسبب تغيرات درجة الحرارة.
●درجة التلوث: 3.
● فئة التثبيت: الفئة الثالثة.
● ظروف التثبيت: ميل سطح التثبيت والسطح الرأسي لا يزيد عن ± 5 درجة.
●الاهتزاز عند الاصطدام: يجب تثبيت المنتج واستخدامه في أماكن بدون اهتزازات وصدمات واهتزازات كبيرة
