تفاصيل المنتج
مكان المنشأ: الصين
إصدار الشهادات: CE ISO CCC IEC
رقم الموديل: لاي 39
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: negotiable
تفاصيل التغليف: 22.5×13.5×6.5 سم
وقت التسليم: 5 أسابيع
شروط الدفع: L/C، D/A، D/P، T/T
القدرة على العرض: 20000 قطعة / قطعة في الشهر
اسم المنتج: |
مفتاح الضغط |
المعايير: |
جي بي/تي 14048.5 |
التصنيفات الكهربائية: |
تيار متردد 50/60 هرتز، تيار متردد 380 فولت/تيار مستمر 220 فولت |
تصنيف الجهد العزل: |
380 فولت |
تيار حراري حر متفق عليه: |
10 أ |
أبعاد التثبيت: |
22 ملم |
درجة التلوث: |
3 |
تصنيف حماية الرأس: |
IP40 |
اسم المنتج: |
مفتاح الضغط |
المعايير: |
جي بي/تي 14048.5 |
التصنيفات الكهربائية: |
تيار متردد 50/60 هرتز، تيار متردد 380 فولت/تيار مستمر 220 فولت |
تصنيف الجهد العزل: |
380 فولت |
تيار حراري حر متفق عليه: |
10 أ |
أبعاد التثبيت: |
22 ملم |
درجة التلوث: |
3 |
تصنيف حماية الرأس: |
IP40 |

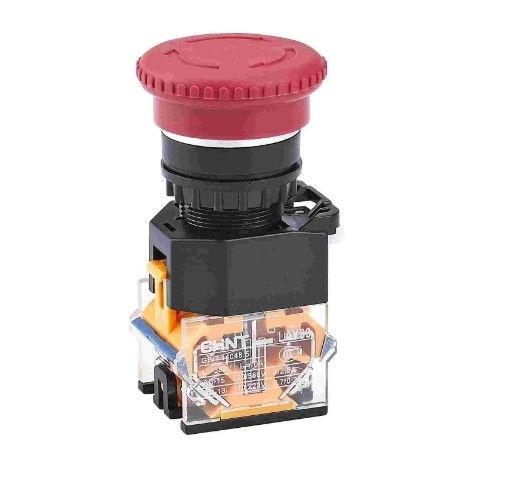

22mm LAY39 سلسلة زر الضغط الدائرة التحكم الصناعية IP40 زر الضغط
وصف المنتج:
أزرار LAY39 مصممة لدورات التحكم الصناعية التي تعمل على تردد التيار المتردد (AC) من 50 هرتز أو 60 هرتز، مع فولتاج عمل اسمي يصل إلى 380 فولت AC،وتيار ثابت (DC) وجهد عمل يصل إلى 220 V DCتستخدم هذه الأزرار للتحكم في المشغلات الكهرومغناطيسية والاتصالات والمركبات الوسائطية وغيرها من الدوائر الكهربائية. تُعد الأزرار ذات أضواء المؤشر مناسبة أيضًا لأغراض إشارة الإشارة.
تلبية المعيار: GB/T 140485.
المنتج المواصفات:
| الرمز المشتق | المعنى | رمز المواصفات المساعدة ومعناها | ||
| BN | زر مسطح ذاتية الإعادة | 1أبيض2أسود 3أخضر4أحمر 5أصفر6أزرق |
مصباح LED: الجهد العامل: التيار المتردد 6 فولت التيار المتردد 12 فولت التيار المتردد 24 فولت التيار المتردد 36 فولت التيار المتردد 48 فولت 110 فولت AC/DC 220 فولت AC/DC 110 فولت متردد 220 فولت متردد التيار المتردد 380 فولت |
|
| BNZS | الزر المسطح ذو القفل الذاتي | |||
| GN* | الزر الأعلى ذاتياً | |||
| GNZS* | زر عالية ذاتية القفل | |||
| م | زر الفطر الذي يعيد نفسه | 0:Φ40 | 3الخضراء 4، الأحمر 5، الأصفر | |
| MZS* | زر الفطر ذو القفل الذاتي | |||
| ZS | زر الفطر مع إعادة ضبط الدوران | 4أحمر | ||
| MD | زر الفطر المضيء الذي يعيد نفسه | 3الخضراء 4، الأحمر 5، الأصفر | ||
| MZSD* | زر الفطر المضيء ذو القفل الذاتي | |||
| XD* | زر المقبض المضيء | 21:قفل موقعين 22*:إعادة تعيين موقعين 31:قفل موقعين 33*:إعادة تعيين موقعين | 3الخضراء 4، الأحمر 5، الأصفر | |
| XBD* | زر مقبض مضيء | |||
| إكس | زر المقبض | 1أبيض، اثنان، أسود 3،أخضر 4 ، أحمر 5الأصفر 6، الأزرق |
||
| إكس بي | زر التعامل | 2أسود، ثلاثة، أخضر، أربعة، أحمر | ||
| Y | زر المفاتيح | L: المفاتيح اليسرى استخراج M: استخراج المفتاح (ثلاثة مواقع) ر: المفاتيح الحق استخراج |
||
| S* | زر مزدوج | 1أبيض 3، أخضر 4، أحمر 5، أصفر 6، أزرق | ||
| SD* | زر مزدوج مضيء | |||
| BND | زر مسطح مضيء للترميم الذاتي | |||
| BNZSD | زر مسطح مضيء يُغلق نفسه | |||
| النقود العامة* | الزر الأعلى المضيء الذي يعيد ضبط نفسه | |||
| GNZSD* | زر عالية مضاءة ذاتية القفل | |||
ظروف التشغيل والملاءمة البيئية:
●درجة الحرارة المحيطة هي -5°C~+40°C، متوسط درجة الحرارة خلال 24 ساعة لا يمكن أن يتجاوز +35°C.
●الارتفاع: ≤2000m.
● حالة الغلاف الجوي: الرطوبة النسبية في الغلاف الجوي لا يمكن أن تتجاوز 50% عندما تكون أعلى درجة حرارة +40 درجة مئويةالرطوبة النسبية أعلى بكثير مسموح بها في حالة انخفاض درجة الحرارة، على سبيل المثال، عندما تصل درجة الحرارة إلى +20 درجة مئوية، تكون الرطوبة النسبية تصل إلى 90٪، مع الأخذ في الاعتبار التكثيف الذي قد يحدث على سطح المنتج بسبب تغيرات درجة الحرارة.
●درجة التلوث: 3.
● فئة التثبيت: II.
● يجب تثبيت زر الضغط من سلسلة LAY39 في بيئة بدون اهتزازات كبيرة أو تأثيرات أو اهتزازات ، ودون التعرض للمطر أو الثلوج.
● يجب تثبيته في بيئة لا توجد فيها مخاطر الانفجار ولا تحتوي على غازات يمكن أن تتآكل المعادن أو تدمر العزل، ولا الغبار المفرط.
●أبعاد قطع لوحة التثبيت: Φ22.30+0.4-حسناً
