تفاصيل المنتج
مكان المنشأ: الصين
إصدار الشهادات: CE ISO CCC IEC
رقم الموديل: ن ب2
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: negotiable
تفاصيل التغليف: 23.5*14*6.5 سم
وقت التسليم: 5 أسابيع
شروط الدفع: L/C، D/A، D/P، T/T
القدرة على العرض: 20000 قطعة / قطعة في الشهر
اسم المنتج: |
مفتاح الضغط |
التصنيفات الكهربائية: |
تيار متردد 50/60 هرتز، تيار متردد 415 فولت/تيار مستمر 250 فولت |
تصنيف الجهد العزل: |
415 فولت |
تيار حراري حر متفق عليه: |
10 أ |
أبعاد التثبيت: |
22 مم/30 مم |
المعايير: |
جي بي/تي 14048.5 |
فئة التثبيت: |
ثانيًا |
تصنيف حماية الرأس: |
IP40، IP65 |
اسم المنتج: |
مفتاح الضغط |
التصنيفات الكهربائية: |
تيار متردد 50/60 هرتز، تيار متردد 415 فولت/تيار مستمر 250 فولت |
تصنيف الجهد العزل: |
415 فولت |
تيار حراري حر متفق عليه: |
10 أ |
أبعاد التثبيت: |
22 مم/30 مم |
المعايير: |
جي بي/تي 14048.5 |
فئة التثبيت: |
ثانيًا |
تصنيف حماية الرأس: |
IP40، IP65 |

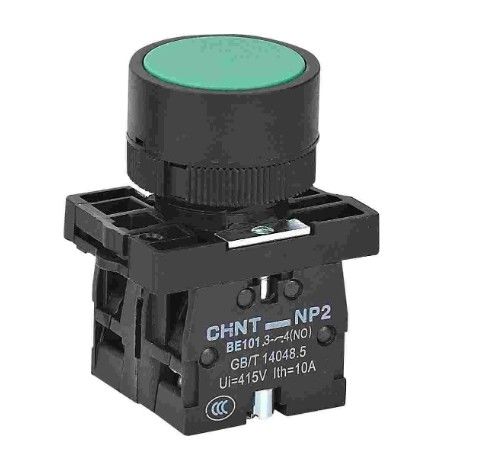

22 ملم 30 ملم NP2 سلسلة IP40 IP65 زر الضغط دائرة التحكم الصناعية زر الضغط
وصف المنتج:
تم تصميم أزرار NP2 للمدارات التحكم الصناعية التي تعمل على تردد التيار المتبادل (AC) من 50 Hz أو 60 Hz ، مع فولتاج عمل اسمي يصل إلى 415 V AC ،وتيار ثابت (DC) وجهد عمل يصل إلى 250 V DCهذه الأزرار تستخدم للسيطرة على المشغلات الكهرومغناطيسية، والمتواصلات، والمركبات، وغيرها من الدوائر الكهربائية.أزرار مع أضواء مؤشرات هي أيضا مناسبة لحالات إشارة الضوء.
تلبية المعيار: GB/T 140485.
المنتج المواصفات:
| الجهد العازل المسموح به Ui ((V) | 415 | |||||||
| التيار الحراري الهوائي المتفق عليه | 10 | |||||||
| الجهد العامل الاسمي Ue ((V) | 415 | 380 | 250 | 240 | 220 | 125 | 110 | |
| التيار العامل المسموح به le ((A) | AC-15 | 1.9 | 2.5 | - | 3 | 4.5 | - | - |
| دي سي 15 | - | - | 0.27 | - | 0.3 | 0.55 | 0.6 | |
| مقاومة الاتصال | ≤50mΩ |
| الحياة الميكانيكية (مليون مرة) | أسلوب الرأس المسطح، أسلوب الفطر، أسلوب مضيء: أسلوب 100 مقبض، أسلوب الفطر الذاتي: 30 آخر:10 |
| العمر الكهربائي (مليون مرة) | نمط الرأس المسطح، نمط الفطر:AC 50، DC 20، غيرها:10 |
| تصنيف حماية الرأس | IP40،IP65 |
| حماية الدوائر القصيرة | النوع gG النموذج 16 |
ميزة المنتج:
•تركيب اللوحة: تشمل السلسلة أزرار ذات قطرات اللوحة Φ22 و Φ30 ، إلى جانب صناديق تحكم الأزرار ، مناسبة لسيناريوهات تركيب مختلفة.
• تصنيف الحماية: تصنيف الحماية القياسي هو IP40. إذا كان العملاء بحاجة إلى IP65 مخصصة، يرجى الاتصال بالشركة المصنعة.
•الهيكل المكون من وحدات: تتميز الأزرار بتصميم مكون من وحدات، مما يسمح بالتثبيت والصيانة المرنة والمريحة.
• الاتصالات المنفصلة: يتم عزل الاتصالات المفتوحة عادة (NO) والمغلقة عادة (NC) كهربائيا عن بعضها البعض.
• المسامير النهائية: المسامير النهائية ذات حجم M3.5 ، مع عزم تشديد موصى به من (0.8 إلى 1.2) N · m.
•حد مجموعة الاتصال: لا ينبغي أن تتجاوز اتصالات السلسلة الطولية مجموعتين من مجموعات الاتصال، فإن الكثير من مجموعات الاتصال ستؤدي إلى زيادة قوة التشغيل.يجب على المستخدمين استشارة المصنع.
ظروف التشغيل والملاءمة البيئية:
●درجة الحرارة المحيطة هي -5°C~+40°C، متوسط درجة الحرارة خلال 24 ساعة لا يمكن أن يتجاوز +35°C.
●الارتفاع: ≤2000m.
● حالة الغلاف الجوي: الرطوبة النسبية في الغلاف الجوي لا يمكن أن تتجاوز 50% عندما تكون أعلى درجة حرارة +40 درجة مئويةالرطوبة النسبية أعلى بكثير مسموح بها في حالة انخفاض درجة الحرارة، على سبيل المثال، عندما تصل درجة الحرارة إلى +20 درجة مئوية، تكون الرطوبة النسبية تصل إلى 90٪، مع الأخذ في الاعتبار التكثيف الذي قد يحدث على سطح المنتج بسبب تغيرات درجة الحرارة.
●درجة التلوث: 3.
● فئة التثبيت: II.
● يجب تثبيت زر الضغط من سلسلة NP2 في بيئة خالية من الاهتزازات والاصطدامات والاهتزازات الكبيرة ، ودون التعرض للمطر أو الثلج.
● يجب تثبيته في بيئة لا توجد فيها مخاطر الانفجار ولا تحتوي على غازات يمكن أن تتآكل المعادن أو تدمر العزل، ولا الغبار المفرط.
•أبعاد التثبيت:
بالنسبة للأزرار المثبتة على لوح Φ22:
•قطر فتحة التثبيت: Φ22.30+0.4 ملم
•أسلوب الرأس المعدني: مناسب للألواح التي يبلغ سمكها 1 إلى 6 ملم
•أسلوب الرأس البلاستيكي: مناسب لألواح 1 إلى 4 مم سميكة
بالنسبة للأزرار المثبتة على لوح Φ30:
•قطر فتحة التثبيت: Φ30.50+0.5ملم
• مناسبة لللوحات: 1 إلى 3 ملم سميكة
تم تصميم هذه الأزرار للعمل الموثوق به في تطبيقات التحكم الصناعي وتوفير المرونة في خيارات التثبيت والتخصيص.
