تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: HJATIS
إصدار الشهادات: CE ISO9001
رقم الموديل: DZ518(GV2-M/ME)
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: negotiable
تفاصيل التغليف: 50*60
وقت التسليم: 5 أسابيع
شروط الدفع: L/C، D/A، D/P، T/T
القدرة على العرض: 5000 قطعة / قطعة في الأسبوع
اسم المنتج: |
قاطع دائرة حماية المحرك الكهربائي |
المعايير: |
IEC60947.2، وIEC60947-4.1، وEN60947-1 |
الجهد العامل الاسمي Ue ((V): |
230/240،400/415،440、550、690 |
جهد العزل المقدر Ui(V): |
690 |
تردد مصنف: |
50/60 هرتز |
التيار المسموح به: |
32 أ |
اللون: |
أبيض وأسود |
حماية المحطة: |
IP65 |
اسم المنتج: |
قاطع دائرة حماية المحرك الكهربائي |
المعايير: |
IEC60947.2، وIEC60947-4.1، وEN60947-1 |
الجهد العامل الاسمي Ue ((V): |
230/240،400/415،440、550、690 |
جهد العزل المقدر Ui(V): |
690 |
تردد مصنف: |
50/60 هرتز |
التيار المسموح به: |
32 أ |
اللون: |
أبيض وأسود |
حماية المحطة: |
IP65 |

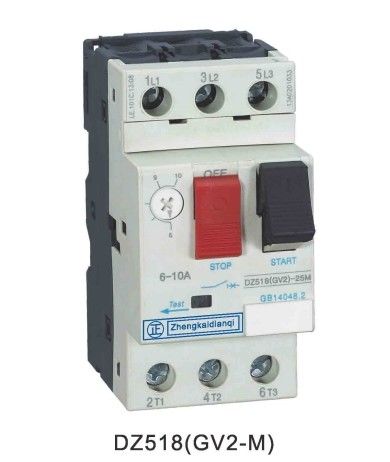

مفكّك الدوائر المصغر DZ518 ((GV2-M/ME) لحماية المحرك الكهربائيأزرار التحكم
وصف المنتج:
DZ518(GV1،GV2،GV3) سلسلة محرك الكهرباء حماية مفكّك الدائرة، يستخدم التصميم وحدات، والمخطط هو الفني، والحجم صغير، يحمي الكسور، داخل مجموعات رلاي الساخن،الوظيفة قوية، التنوع الجيد. تتوافق سلسلة DZ518 مع IEC60947.2 و IEC60947-4.1 وكذلك معايير EN60947-1.المفتاح والجهاز الاتصال قد تتألف المحرك الكهربائي هو مباشرة تبدأ. يمكن أن تصل درجة حماية الغطاء الخارجي من سلسلة DZ518 إلى IP65. هذه السلسلة جمعت ثلاثة أنواع من منتجات النموذج: DZ518 ((GV2-M ،ME) هو مقطع الحزام الحرارية محرك الكهرباء الحماية المغناطيسية التي تسيطر على الزر؛ DZ518 ((GV2-RS) هو مفكّك الدائرة لحماية الحرارة المغناطيسية لخيط محرك الكهرباء الذي يتحكم به مفتاح التبديل ؛ DZ518 ((GV2-LS) ،LE) هو مفكّك الدوائر حماية المغناطيسية حزام المحرك الكهربائي الذي التحكم في مفتاح التبديل (لا يجلب حماية ساخنة).
ميزة المنتج:
◆ قيمة ضبط التيار القابل للتعديل: عند الاستخدام ، يمكن تعديلها إلى وضع إشارة قيمة ضبط التيار المناسب وفقًا لتيار العمل الفعلي.
◆ يمكن محاكاة تصميم محاكاة الآلية: يمكن محاكاة الآلية بواسطة TEST ، وهو أمر مناسب لاختبار المحاكاة.
◆ علامة الليزر الأمامية: محتوى العلامة واضح ودائم.
◆ هيكل نقطة انقطاع مزدوجة: نقاط انقطاع مزدوجة للاتصالات، قمع وتفريق طاقة القوس، وتحسين تأثير إطفاء القوس، وتحسين القدرة على قطع الاتصال،تقليل الخسائر الكهربائية من خلال الاتصال، وتحسين فعالة الحياة الكهربائية للمنتج.
◆ هيكل الحماية الشاملة المغناطيسية الحرارية: المنتج لديه وظائف حماية متعددة من الإفراط في الحمل، الدائرة القصيرة، عدم التوازن ثلاثي المراحل.
المعلمات التقنية:
| نطاق ضبط التيار الاسمي ie ((A) | الطاقة القياسية للمحرك الكهربائي ثلاثي المراحل KWAC-3,50Hz/60Hz | |||||
| 230/240 فولت | 400 فولت | 415 فولت | 440 فولت | 500 فولت | 690 فولت | |
| 0.1-0.16 | ||||||
| 0.16-0.25 | ||||||
| 0.25-0.40 | ||||||
| 0.4-0.63 | 0.37 | |||||
| 0.63-1 | 0.37 | 0.37 | 0.55 | |||
| واحد واحد6 | 0.37 | 0.55 | 0.75 | 1.1 | ||
| 1.6-25 | 0.37 | 0.75 | 0.75 | 1.1 | 1.1 | 1.5 |
| 2.5-4 | 0.75 | 1.5 | 1.5 | 1.5 | 2.2 | 3 |
| أربعة ستة3 | 1.1 | 2.2 | 2.2 | 3 | 3.7 | 4 |
| 6-10 | 2.2 | 4 | 4 | 4 | 5.5 | 7.5 |
| 9-14 | 3 | 5.5 | 5.5 | 7.5 | 7.5 | 9 |
| 13-18 | 4 | 7.5 | 9 | 9 | 9 | 11 |
| 17-23 | 5.5 | 11 | 11 | 11 | 11 | 15 |
| 20-25 | 5.5 | 11 | 11 | 11 | 15 | 18.5 |
| 24-32 | 7.5 | 15 | 15 | 15 | 18.5 | 23 |
التطبيق:
DZ518 مفكّك الدوائر ((GV2-M) مقطع الدوائر من نوع القضية المصبوب) مناسبة للدائرة مع الجهد يصل إلى 690v،والتيار 1-80A،لديها وظيفة مثل حماية الإفراط في الحمل،حماية الفشل في المرحلة،حماية الدوائر المختصرة للمحرك غير المتزامن من نوع قفص الفأرة ويمكن أيضا التحكم في بدء غير متكرر من المحرك غير المتزامن من نوع قفص الفأرة،بالإضافة إلى ذلك،يمكن أن تحمي خط التوزيع،تغيير الحمل بشكل غير متكررويكون بمثابة عزل
