تفاصيل المنتج
مكان المنشأ: الصين
إصدار الشهادات: CCC、CE
رقم الموديل: بي دبليو اكس
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: negotiable
تفاصيل التغليف: مخصصة
وقت التسليم: 5-8 أسابيع
شروط الدفع: L/C، D/A، D/P، T/T
القدرة على العرض: 10000 قطعة في الفم
الضمان: |
سنة واحدة |
درجة حرارة العمل: |
-25°C إلى 60°C |
مستوى الحماية: |
IP45/IP55/IP65 |
التثبيت: |
معلقة على الحائط |
الجهد: |
جهد منخفض |
اللون: |
الرمادي |
الطاقة المركبة: |
3-200 كيلو وات |
الجهد المتصل بالشبكة: |
220-380 فولت |
الضمان: |
سنة واحدة |
درجة حرارة العمل: |
-25°C إلى 60°C |
مستوى الحماية: |
IP45/IP55/IP65 |
التثبيت: |
معلقة على الحائط |
الجهد: |
جهد منخفض |
اللون: |
الرمادي |
الطاقة المركبة: |
3-200 كيلو وات |
الجهد المتصل بالشبكة: |
220-380 فولت |

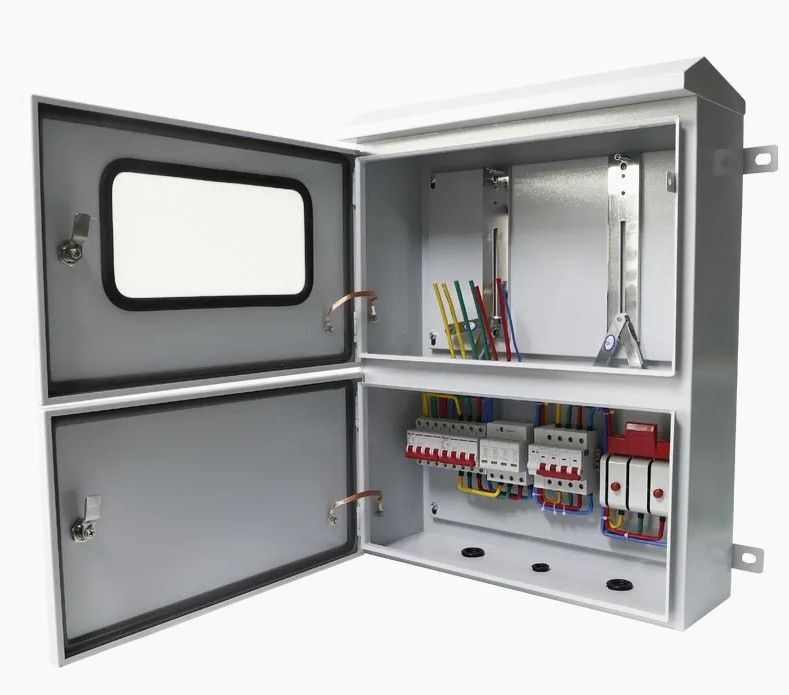

مربع BWX المتصل بالشبكة يحتوي على مرحلة واحدة/ثلاثة مراحل للشبكة IP45/ IP55/ IP65
ملخص
يستخدم المنتج بشكل رئيسي في نظام توليد الطاقة الكهروضوئية الموزعة المرتبطة بالشبكة المنزلية ، والنظام الصناعي والتجاري الصغير لتوليد الطاقة الكهروضوئية ،سلسلة متصلة بين المحول المتصل بالشبكة وشبكة الكهرباء، المنتج لديه حماية ضد جزيرة فحص الجهد إغلاق الجهد خسارة رحلة الشبكة الجهد المنخفض، الشبكة الكهربائية زيادة في الجهد، حماية البرق المدخل، نظام التيار الزائد،عزل شبكة الطاقة وسلسلة من الحماية- قياس الكهرباء الدقيق، وتحكم التوصيل والتشغيل الذكي هو جزء أساسي من نظام توليد الطاقة المنزلي المتصل بالشبكة.وقد اجتازت المنتجات شهادة CCC المعيار الصناعي وشهادة CE.
السمة الرئيسية
حجز موقع تثبيت عدادات القياس والمجمعات.
يمكن أن يكون عداد القياس نافذة ، ختم الرصاص (مناهضة السرقة) ؛ مفهوم التصميم المتكامل للمنتج ، جزء التوزيع وجزء القياس معزول تمامًا ،تقليل التداخل الكهرومغناطيسي؛ مجموعة متنوعة من الحماية الذاتية من الفولتشة الزائدة والفولتشة المنخفضة،فوتوفولتايك خاصة إعادة إغلاق مقطوعات اختياري لتلبية احتياجات المناطق المختلفة ومعايير القبول؛الغطاء يحتاج إلى مفتاح محترف لفتحلتحقيق إدارة مهنية
صندوق الرذاذ وصندوق الفولاذ المقاوم للصدأ اختياري؛ التثبيت في الهواء الطلق، الاستخدام الأكثر أمانا.
دعم المتطلبات الخاصة وتخصيص الوظائف.
المعلمات التقنية الرئيسية
| نموذج المنتج | BWX ((المرحلة الواحدة) | BWX ((ثلاث مراحل) |
| الطاقة المثبتة | 3KW ~ 20kW | 3KW ~ 200KW |
| قنوات مدخل العاكس | 1 طريق / 2 طريق / 3 طريق / 4 طريق (صندوق الحافلة الموصى به أعلاه) | |
| عدد قنوات الخروج المتصلة بالشبكة | الطريق 1 | |
| متطلبات الاتصال بالشبكة | اتصال الشبكة أحادي المرحلة / ثلاثي المرحلة | |
| الجهد المتصل بالشبكة | التيار الكهربائي220 | التيار الكهربائي380 |
| قدرة التبديل | 20A-100A | 32A-400A |
| حماية الدوائر القصيرة | ||
| الحماية من الإفراط | هناك | |
| الحماية من البرق | هناك | |
| حماية العزل | هناك ((التيار الاسمي: في: 20KA، lmax: 40KA، Up≤4kV) | |
| حماية العزل (نقطة توقف بصرية) | نعم (مفتاح فك الفرامل / سحب اليدوي) | |
| إعادة الإغلاق التلقائي | هناك | |
| مفتاح متصل بالشبكة | هناك | |
| مفتاح متصل بالشبكة | ||
| حماية الذاتية المزدوجة من الإفراط في الجهد والانخفاض في الجهد (اختياري) 40A ~ 125A | 1فشل في تشغيل شبكة الكهرباء أو تحيز > 20٪ ، فصل تلقائي (قطع داخلي) ؛ 2عندما تعود شبكة الكهرباء إلى وضعها الطبيعي، الشفط التلقائي (الارتباط الداخلي) |
|
| مفكّك دائرة كهربائيّة ضوئيّة خاصّة صغير إعادة الإغلاق (اختياريّ) 20A~100A | 1فشل في تشغيل شبكة الكهرباء أو تحيز > 20٪ ، التبديل التلقائي (عمل العمل) ؛ 2عندما تعود شبكة الكهرباء إلى وضعها الطبيعي، إغلاق تلقائي (عملية عمل المقبض) 3يمكن التبديل بين التشغيل اليدوي والتشغيل التلقائي 4.تحقق من إغلاق الضغط |
|
| غلاف بلاستيكي مغلق مرة أخرى (اختياري) 40A-400A | 1. انقطاع الطاقة من شبكة الكهرباء أو التحيز > 20% ، تشغيل تلقائي (وقت التأخير يمكن تعديله > 0 ~ 10S) 2. شبكة الكهرباء تعود إلى وضعها الطبيعي ، الإغلاق التلقائي 3يمكن التبديل بين التشغيل اليدوي والتشغيل التلقائي 4. عدم وجود حماية مرحلة، كسر الحماية صفر5: تحقق من إغلاق الضغط |
|
| التطبيق البيئي | ||
| درجة الحرارة والرطوبة | درجة حرارة التشغيل: -25 إلى +60 درجة مئوية درجة حرارة التخزين: -40 إلى +70 درجة مئوية الرطوبة: 0-90% بدون ثلج؛ مواقع الغازات غير المآكلة (إن وجدت، يرجى تحديدها) |
|
| ارتفاع الخدمة | ≤3000M | |
| مقاومة رذاذ الملح | الاختبار القياسي للرذاذ الملح 336 ساعة | |
| المعلم التقليدي | ||
| مادة الصندوق | الفولاذ المقاوم للصدأ، رذاذ الصفائح المطاطية باردة، رذاذ الفولاذ المقاوم للصدأ، البلاستيك المقوى بالألياف الزجاجية (SMC) ،صندوق بلاستيكي شفاف | |
| فئة الحماية | الحماية من التلوث | |
| نوع الصندوق | باب مزدوج مع مقاس (حاوية التوزيع، حاوية القياس) باب واحد بدون حاوية القياس (اختياري) | |
| وضع التثبيت | على الحائط | |
| حجم الصندوق ((L*W*H) mm | التخصيص حسب الطلب | |
